Тема: Продам новые полуоси ЛуАЗ.

  1. #11

    Re: Продам новые полуоси ЛуАЗ.

    Цитата Сообщение от BAHO7777777 Посмотреть сообщение
    Правильно сделали, многие не знают, я и сам этого не знал, что биение может быть, если фланец не так стоит и внимание не обращал.
    Так я здесь на форуме вроде уже всем плешь проел с этой темой
    Эту картинку со скрученной полуосью я наверное как минимум в десяти сообщениях в разных темах выкладывал
    От неправильно стоящего фланца не биение (биение от кривой полуоси), а вибрации и стуки.
    На этой аолуоси прсто спрессовать фланец и если нет подходящего, проверить совпадают ли у этог шлицы, если развернуть его в правильное положение. Если да, то просто пересверлить во фланце отверстие под штифт.

  2. #12
    Пользователь
    Регистрация
    07.07.2016
    Страна
    Russia
    Адрес
    ставрополь
    Возраст
    33
    Сообщений
    80

    Re: Продам новые полуоси ЛуАЗ.

    Цитата Сообщение от Paul R-0707 Посмотреть сообщение
    Так я здесь на форуме вроде уже всем плешь проел с этой темой
    Эту картинку со скрученной полуосью я наверное как минимум в десяти сообщениях в разных темах выкладывал
    От неправильно стоящего фланца не биение (биение от кривой полуоси), а вибрации и стуки.
    На этой аолуоси прсто спрессовать фланец и если нет подходящего, проверить совпадают ли у этог шлицы, если развернуть его в правильное положение. Если да, то просто пересверлить во фланце отверстие под штифт.
    Я за отклонение от оси знал, когда скручивает потому, что это фото тоже раз 5 видел))) Но вот по поводу того, что не так запрессован фланец не знал, что разница есть и не догадывался даже, что фланцы разные есть. Сегодня пошел и посмотрел, 2 фланца с отверстиями вдоль и два поперёк.
    Последний раз редактировалось Paul R-0707; 14.09.2018 в 13:40.

  3. #13

    Re: Продам новые полуоси ЛуАЗ.

    Цитата Сообщение от BAHO7777777 Посмотреть сообщение
    Я за отклонение от оси знал, когда скручивает потому, что это фото тоже раз 5 видел))) Но вот по поводу того, что не так запрессован фланец не знал, что разница есть и не догадывался даже, что фланцы разные есть.
    Здесь получается то же отклонение, только на полную катушку.
    Я к этой знаменитой картинке всегда подписывал, что палец должен стоять перпендикулярно (т.е. под прямым углом, 90 градусов) по отношению к прямой стороне фланца. А при сборке с "чужим" фланцем палец стоит параллельно вогнутой стороне фланца.
    Последний раз редактировалось Zak; 15.09.2018 в 06:36.

  4. #14
    Местный Аватар для hitrets
    Регистрация
    24.08.2015
    Страна
    Russia
    Адрес
    Луаз 969М 1991 г.в.
    Сообщений
    173

    Re: Продам новые полуоси ЛуАЗ.

    Цитата Сообщение от Paul R-0707 Посмотреть сообщение
    Ещё как влияет!

    Правильное расположение пальца (синяя линия) полуоси по отношению к прямой стороне фланца (жёлтая линия): строго 90 градусов. На фото скрученная полуось, палец по отношению к фланцу расположен под другим углом (красная линия).

    Даже чуток, на пару градусов, скрученная полуось, у которой нарушено положение фланца по отношению к пальцу (даже меньше, чем на фото!), вызывает нешуточные вибрации.
    А у тебя фланец на упомянутой полуоси вообще на 90 градусов повёрнут
    А если полуось прямая, но собрана так что не под 90 градусов?

  5. #15

    Re: Продам новые полуоси ЛуАЗ.

    Цитата Сообщение от hitrets Посмотреть сообщение
    А если полуось прямая, но собрана так что не под 90 градусов?
    Любое отклонение от прямого угла нарисованного на картинке со скрученной полуосью приводит к вибрации. При этом не имеет значения, скручена полуось, или фланец неправильно установлен.
    Вот в качестве примера дорисовал то же самое на фото BAHO7777777
    Красная линия палец полуоси, синяя ровная сторона фланца. Это положение 90 градусов и никаких допусков обязательно для любого вида фланцев ЛуАЗовских и (ЗАЗовских) полуосей:


    Дело в том, что крестовина не является ШРУСом (Шарнир Равных Угловых Скоростей), при работе под углом она не может передавать вращение с одинаковой угловой скоростью (т. е. равномерно). Палец с сухарями работает точно так же как крестовина, т. е. он не может обеспечить равную угловую скорость (равномерного вращения) вала, по этому ЛуАЗовскую полуось следует рассматривать точно так же как обычный карданный вал с двумя крестовинами. Неравномерность вращения вала после крестовины, тем больше, чем больше угол под которым работает крестовина. Но, если у вала две крестовины, то неравномерно вращается только вал между крестовинами. Вторая крестовина на выходе опять сглаживает неравномерность вращения.

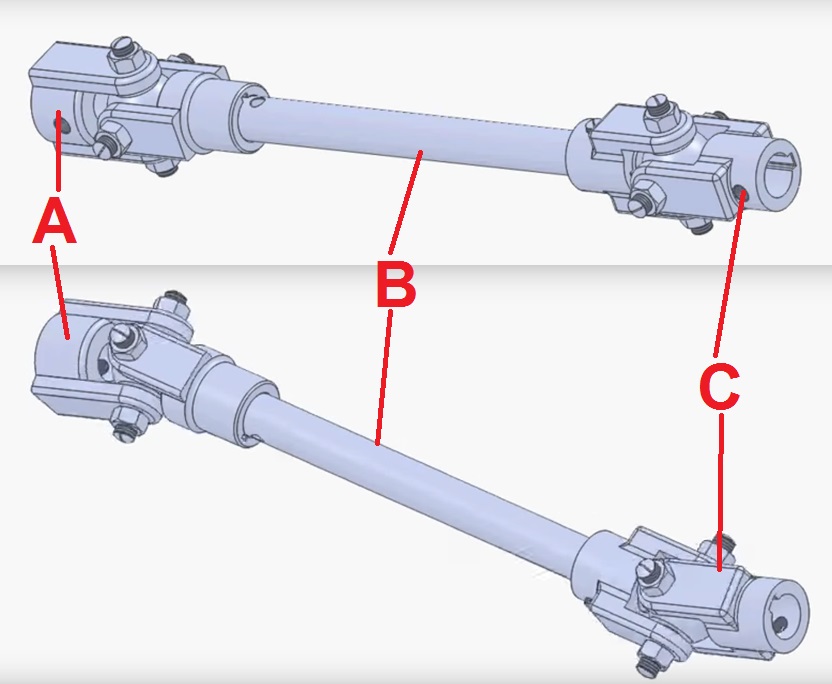

    На картинке два карданных вала. У верхнего, работающего без изгиба, части А, B и C вращаются равномерно.
    У нижнего, работающего под изгибом, часть А вращается равномерно, часть B неравномерно, а часть С вращается опять равномерно:

    Но функционирует это идеально только в том случае, если части А и С вращаются в одной плоскости (т. е. параллельно друг другу). ЛуАЗ при вывернутых передних колёсах и начинает прыгать потому, что ведущий вал колёсного редуктора (по картинке часть С) по горизонтальной линии отклонился от предполагаемой оси шестерни дифференциала (по картинке часть А). Как только колёса опять встают в положении прямо, прыжки прекращаются.
    У карданных валов вилки обязательно должны стоять в одной плоскости:

    По этому у всех карданных валов с шлицевым соединением в месте стыка имеются метки, для правильной сборки. Если собрать такой карданный вал со смещением хотя бы на один шлиц (что равно скручиванию ЛуАЗовской полуоси), вибрация обеспечена.

    Вот нашёл в сети даже видео (там в начале пара секунд рекламы) объясняющее принцип работы карданного шарнира:


    Вот обсуждение тоже по теме: http://luazzz.ru/showthread.php?t=95...l=1#post128946

  6. #16
    Пользователь
    Регистрация
    07.07.2016
    Страна
    Russia
    Адрес
    ставрополь
    Возраст
    33
    Сообщений
    80

    Re: Продам новые полуоси ЛуАЗ.

    Цитата Сообщение от Paul R-0707 Посмотреть сообщение
    Любое отклонение от прямого угла нарисованного на картинке со скрученной полуосью приводит к вибрации. При этом не имеет значения, скручена полуось, или фланец неправильно установлен.
    Вот в качестве примера дорисовал то же самое на фото BAHO7777777
    Красная линия палец полуоси, синяя ровная сторона фланца. Это положение 90 градусов и никаких допусков обязательно для любого вида фланцев ЛуАЗовских и (ЗАЗовских) полуосей:


    Дело в том, что крестовина не является ШРУСом (Шарнир Равных Угловых Скоростей), при работе под углом она не может передавать вращение с одинаковой угловой скоростью (т. е. равномерно). Палец с сухарями работает точно так же как крестовина, т. е. он не может обеспечить равную угловую скорость (равномерного вращения) вала, по этому ЛуАЗовскую полуось следует рассматривать точно так же как обычный карданный вал с двумя крестовинами. Неравномерность вращения вала после крестовины, тем больше, чем больше угол под которым работает крестовина. Но, если у вала две крестовины, то неравномерно вращается только вал между крестовинами. Вторая крестовина на выходе опять сглаживает неравномерность вращения.
    На картинке два карданных вала. У верхнего, работающего без изгиба, части А, B и C вращаются равномерно.
    У нижнего, работающего под изгибом, часть А вращается равномерно, часть B неравномерно, а часть С вращается опять равномерно:

    Но функционирует это идеально только в том случае, если части А и С вращаются в одной плоскости (т. е. параллельно друг другу). ЛуАЗ при вывернутых передних колёсах и начинает прыгать потому, что ведущий вал колёсного редуктора (по картинке часть С) по горизонтальной линии отклонился от предполагаемой оси шестерни дифференциала (по картинке часть А). Как только колёса опять встают в положении прямо, прыжки прекращаются.
    У карданных валов вилки обязательно должны стоять в одной плоскости:

    По этому у всех карданных валов с шлицевым соединением в месте стыка имеются метки, для правильной сборки. Если собрать такой карданный вал со смещением хотя бы на один шлиц (что равно скручиванию ЛуАЗовской полуоси), вибрация обеспечена.

    Вот нашёл в сети даже видео (там в начале пара секунд рекламы) объясняющее принцип работы карданного шарнира:


    Вот обсуждение тоже по теме: http://luazzz.ru/showthread.php?t=95...l=1#post128946
    Жалко что такая статья в разделе барахолка, все так классно и понятно расписали,
    Последний раз редактировалось Paul R-0707; 14.09.2018 в 23:58.

  7. #17

    Re: Продам новые полуоси ЛуАЗ.

    Цитата Сообщение от BAHO7777777 Посмотреть сообщение
    Жалко что такая статья в разделе барахолка, все так классно и понятно расписали,
    Я продублировал (и отредактировал) в соответствующей теме: http://luazzz.ru/showthread.php?t=95...l=1#post129146

  8. #18
    Местный Аватар для hitrets
    Регистрация
    24.08.2015
    Страна
    Russia
    Адрес
    Луаз 969М 1991 г.в.
    Сообщений
    173

    Re: Продам новые полуоси ЛуАЗ.

    Пролили свет. Спасибо. Именно о плоскостях и паралельности и шла

    ...... точно, прыгает при повороте, думал только у меня такая история.
    Последний раз редактировалось Zak; 15.09.2018 в 06:38.
