Тема: Правильная установка цилиндров на МеМЗ-968/969А.

  1. #1
    Пользователь
    Регистрация
    18.07.2017
    Страна
    Russia
    Адрес
    с. Казаки
    Возраст
    39
    Сообщений
    86
    Поблагодарил(а)
    0
    Поблагодарили 0 раз(а)
    в 0 сообщениях

    Правильная установка цилиндров на МеМЗ-968/969А.

    В книге Стрюка и Фучаджи в 2х местах имеется пометка по установке цилиндров: "цилиндры на двигателе установлены так, что плоские длинные ребра первого и третьего обращены в сторону крышки распред шестерен, а второго и четвертого - в сторону маховика".

    Крутил, вертел цилиндр, но что за плоские ребра не могу понять.
    подскажете? Желательно с фото.
    Последний раз редактировалось Paul R-0707; 23.08.2018 в 22:27.

  2. #2
    Пользователь Аватар для НиколайАлексеев
    Регистрация
    03.04.2013
    Страна
    Belarus
    Адрес
    Рогачёв
    Возраст
    55
    Сообщений
    38
    Поблагодарил(а)
    5
    Поблагодарили 0 раз(а)
    в 0 сообщениях

    Re: правильная установка цилиндров на МЕМЗ

    Плоские это те которые минимальные по высоте .

  3. #3
    Админ Аватар для Paul R-0707
    Регистрация
    19.03.2011
    Страна
    Germany
    Адрес
    Hausach
    Возраст
    61
    Сообщений
    3,998
    Поблагодарил(а)
    0
    Поблагодарили 61 раз(а)
    в 60 сообщениях

    Re: Правильная установка цилиндров на МеМЗ-968/969А.

    Цитата Сообщение от Шyриk Посмотреть сообщение
    В книге Стрюка и Фучаджи в 2х местах имеется пометка по установке цилиндров: "цилиндры на двигателе установлены так, что плоские длинные ребра первого и третьего обращены в сторону крышки распред шестерен, а второго и четвертого - в сторону маховика".

    Крутил, вертел цилиндр, но что за плоские ребра не могу понять.
    подскажете? Желательно с фото.

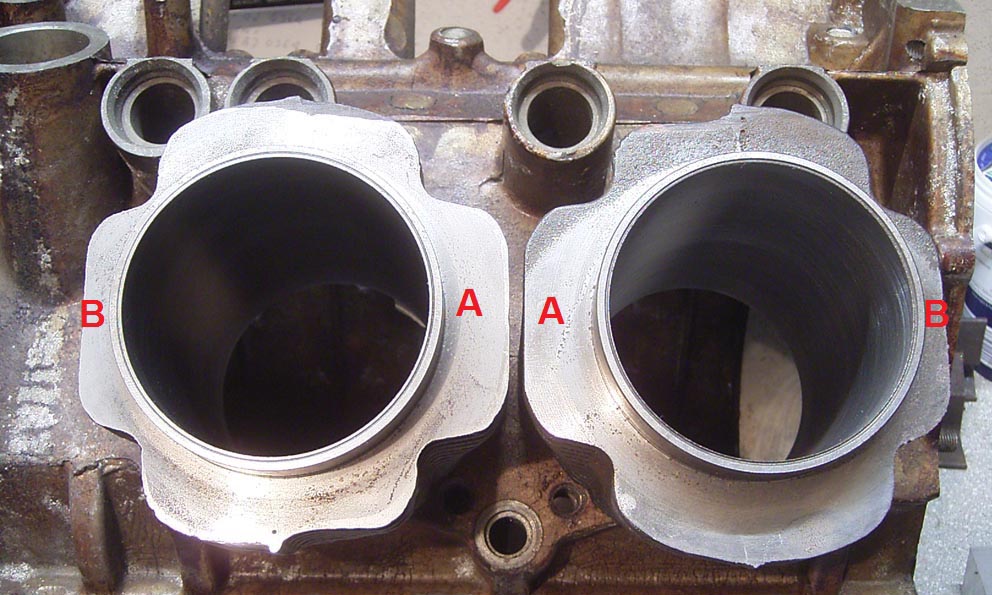

    Узкие прямые рёбра (В) наружу, широкие прямые рёбра (А) внутрь. С другой стороны то же самое.

  4. #4
    Пользователь
    Регистрация
    18.07.2017
    Страна
    Russia
    Адрес
    с. Казаки
    Возраст
    39
    Сообщений
    86
    Поблагодарил(а)
    0
    Поблагодарили 0 раз(а)
    в 0 сообщениях

    Re: Правильная установка цилиндров на МеМЗ-968/969А.

    Спасибо ребята!
    Нашел я вроде поршневую СССР нулевую.
    Последний раз редактировалось Paul R-0707; 23.08.2018 в 22:49.

  5. #5
    Уважаемый ветеран Аватар для Luazpole
    Регистрация
    10.03.2011
    Страна
    Russia
    Адрес
    Красноярск
    Возраст
    61
    Сообщений
    1,714
    Поблагодарил(а)
    0
    Поблагодарили 5 раз(а)
    в 5 сообщениях

    Re: Правильная установка цилиндров на МеМЗ-968/969А.

    Цитата Сообщение от Paul R-0707 Посмотреть сообщение
    Узкие прямые рёбра (В) наружу, широкие прямые рёбра (А) внутрь. С другой стороны то же самое.
    Я, когда свои снимал, не пометил как стояли. Собрался ставить, а как - кроссворд. Обратился к букварю - там написано вроде того, что Пауль запостил. Только вот "пифагоровы штаны на все стороны равны". Нет у моих гильз узких и широких сторон. Поставил от фонаря, поменяв кольца. Работают вроде бы не плохо.
