Тема: подключение родного генератора мемз

  1. #1
    Местный Аватар для luzzer
    Регистрация
    01.04.2014
    Страна
    Russia
    Адрес
    Нижний
    Возраст
    42
    Сообщений
    171

    подключение родного генератора мемз

    Добрый день всем, ребята подскажите пжл вот в чем, по схеме все провода подключил, а вот черный провод никак не пойму куда совать, как говорится. На схеме показано что черный провод соединяется с проводом блокировки стартера, у меня на реле блокировки провод ну никак не с такой клеммой, даже и он короткий, может черный провод от гены не нужно вообще подключать?
    зы на табличке у меня показан 1984 г.в., схему смотрел тут на форуме...

    Добавлю, щас прозвонил красный провод (с гены который), он по схеме идет как плюс, а он почему то звонится на массу вообще?!
    Последний раз редактировалось Zak; 24.06.2014 в 20:43.

  2. #2
    Админ Аватар для Zak
    Регистрация
    08.03.2011
    Страна
    USSR
    Адрес
    Башкирия
    Возраст
    57
    Сообщений
    1,885

    Re: подключение родного генератора мемз

    На каком участке схемы черный провод соединяется от генератора с проводом реле блокировки? Ведь на схеме реле блокировки под номером 20 ?
    Я вижу что от самого генератора черный соединяется с массой на колодке соединений генератора, далее у реле-регулятора (на рис. № 19) так же соединяется с массой?!

  3. #3
    Местный Аватар для luzzer
    Регистрация
    01.04.2014
    Страна
    Russia
    Адрес
    Нижний
    Возраст
    42
    Сообщений
    171

    Re: подключение родного генератора мемз

    подскажите какой рисунок вы смотрите

  4. #4
    Админ Аватар для Zak
    Регистрация
    08.03.2011
    Страна
    USSR
    Адрес
    Башкирия
    Возраст
    57
    Сообщений
    1,885

    Re: подключение родного генератора мемз

    Цитата Сообщение от luzzer Посмотреть сообщение
    подскажите какой рисунок вы смотрите

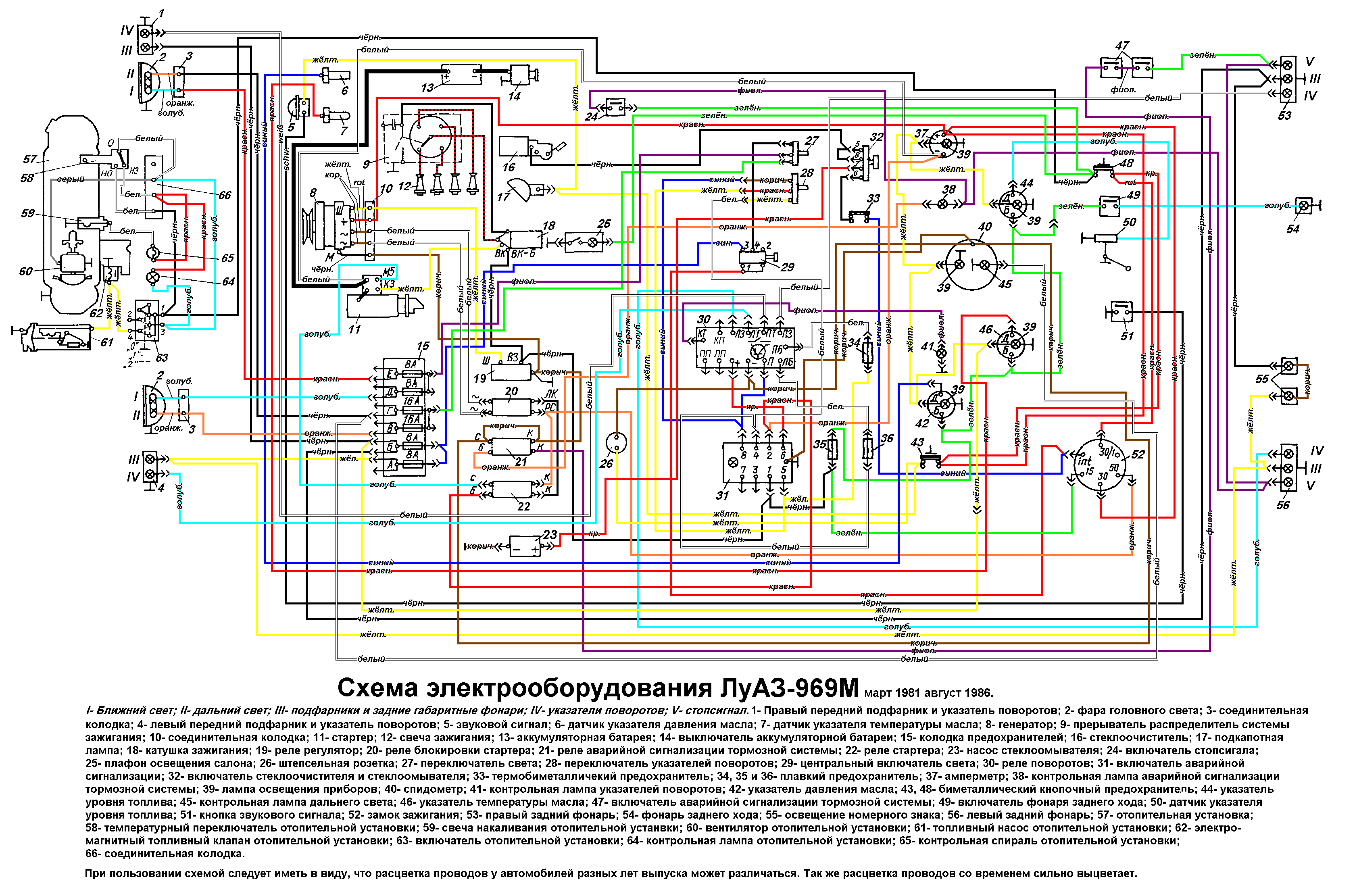

    Схему для 969М 1984 года (с марта 1981 по август 1986), вот эту: http://www.luaz-fan.de/foren/2.SP.%2...-08.86.RUS.PNG

  5. #5
    Админ Аватар для Zak
    Регистрация
    08.03.2011
    Страна
    USSR
    Адрес
    Башкирия
    Возраст
    57
    Сообщений
    1,885

    Re: подключение родного генератора мемз

    luzzer еще я забыл предупредить, что цвет проводов электрооборудования луазов зачастую не соответствует схемным или выгорает цветовой пигмент, будьте готовы к такому...

  6. #6
    Местный Аватар для luzzer
    Регистрация
    01.04.2014
    Страна
    Russia
    Адрес
    Нижний
    Возраст
    42
    Сообщений
    171

    Re: подключение родного генератора мемз

    Масса на колодке - это тот болт который крепит колодку к кузову?
    зы я видимо точно неправильно провода подключил, потому что машина что то перестала совсем заводиться, открутил все провода от колодки и сразу завелась.
    Последний раз редактировалось Zak; 24.06.2014 в 23:16.

  7. #7
    Админ Аватар для Zak
    Регистрация
    08.03.2011
    Страна
    USSR
    Адрес
    Башкирия
    Возраст
    57
    Сообщений
    1,885

    Re: подключение родного генератора мемз

    Да-да, именно под винт (или саморез - не помню) крепления колодки подключения генератора. Ничего страшного, надо не спеша подключить правильно.
    Последний раз редактировалось Zak; 24.06.2014 в 23:13.

  8. #8
    Местный Аватар для luzzer
    Регистрация
    01.04.2014
    Страна
    Russia
    Адрес
    Нижний
    Возраст
    42
    Сообщений
    171

    Re: подключение родного генератора мемз

    щас попробую ее сфоткать и выложить сюда...только мне все равно не понятно почему от гены идет красный провод масса)
    не могу что то фотку загрузить..щас ссылку попробую дать
    Изображения Изображения
    Последний раз редактировалось luzzer; 24.06.2014 в 23:48.

  9. #9
    Админ Аватар для Zak
    Регистрация
    08.03.2011
    Страна
    USSR
    Адрес
    Башкирия
    Возраст
    57
    Сообщений
    1,885

    Re: подключение родного генератора мемз

    Цитата Сообщение от luzzer Посмотреть сообщение
    щас попробую ее сфоткать и выложить сюда...только мне все равно не понятно почему от гены идет красный провод масса)
    Красный плюсовой провод выходящий из самого генератора должен быть толще других...

  10. #10
    Админ Аватар для Zak
    Регистрация
    08.03.2011
    Страна
    USSR
    Адрес
    Башкирия
    Возраст
    57
    Сообщений
    1,885

    Re: подключение родного генератора мемз

    Посмотрел фото проводов от генератора - да, именно под этот винт (это не болт) должен быть зажат наконечник черного провода, а он у тебя вроде заизолирован...
    Вижу толстый красный - плюсовой провод.
    Вижу желтый - это на возбуждение.
    И два коричневых - на реле блокировки стартера.
    Все провода имеются, что не понятно? спрашивай.
