Схемы электрооборудования автомобилей ЛуАЗ

**Paul R-0707** · 10.04.2011, 17:26

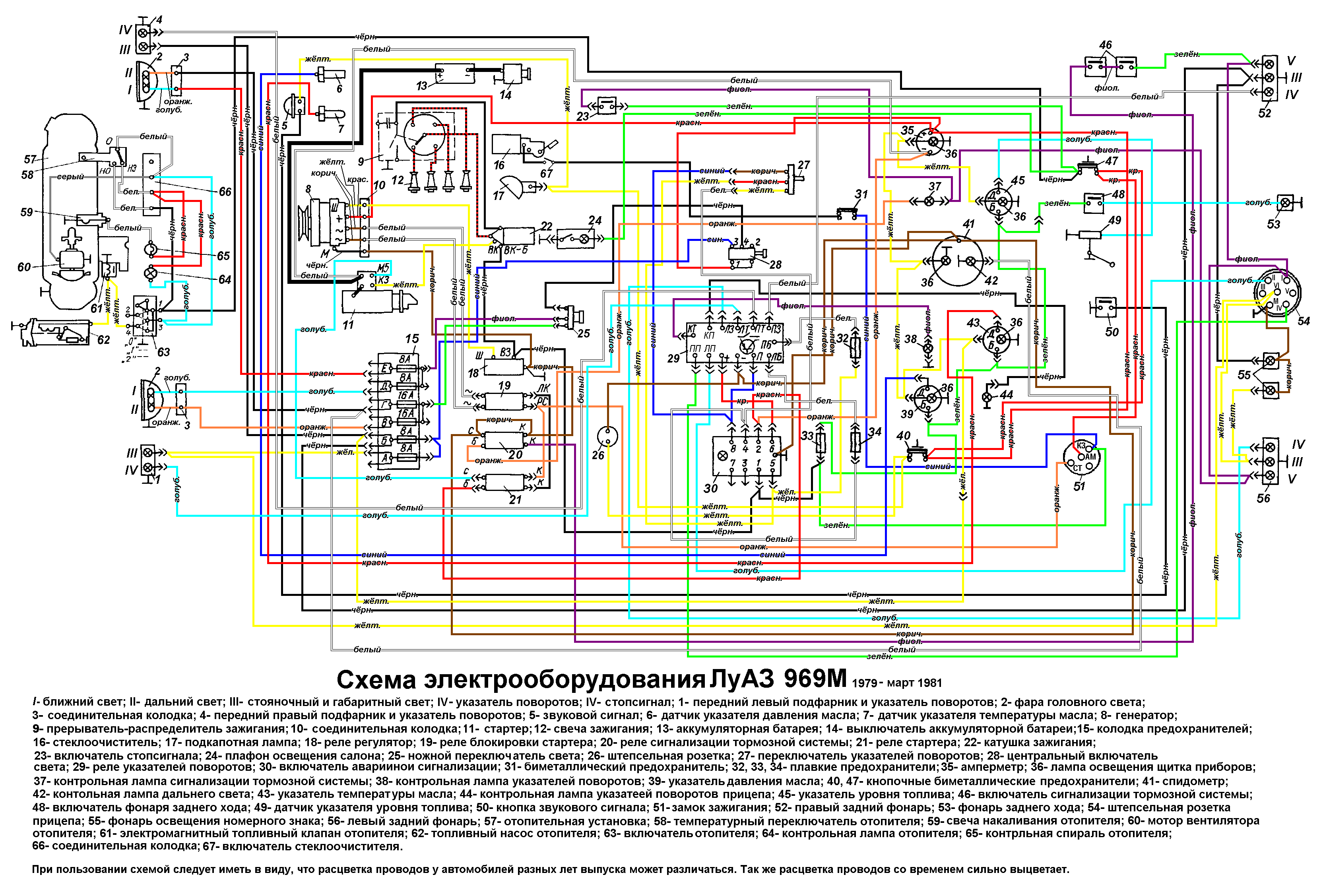

Схема электрооборудования ЛуАЗ-969М (выпуск с начала производства в1979 по март 1981):

**Paul R-0707** · 10.04.2011, 17:26

Схема электрооборудования ЛуАЗ-969М (выпуск с марта 1981 по август 1986):

**Paul R-0707** · 10.04.2011, 17:28

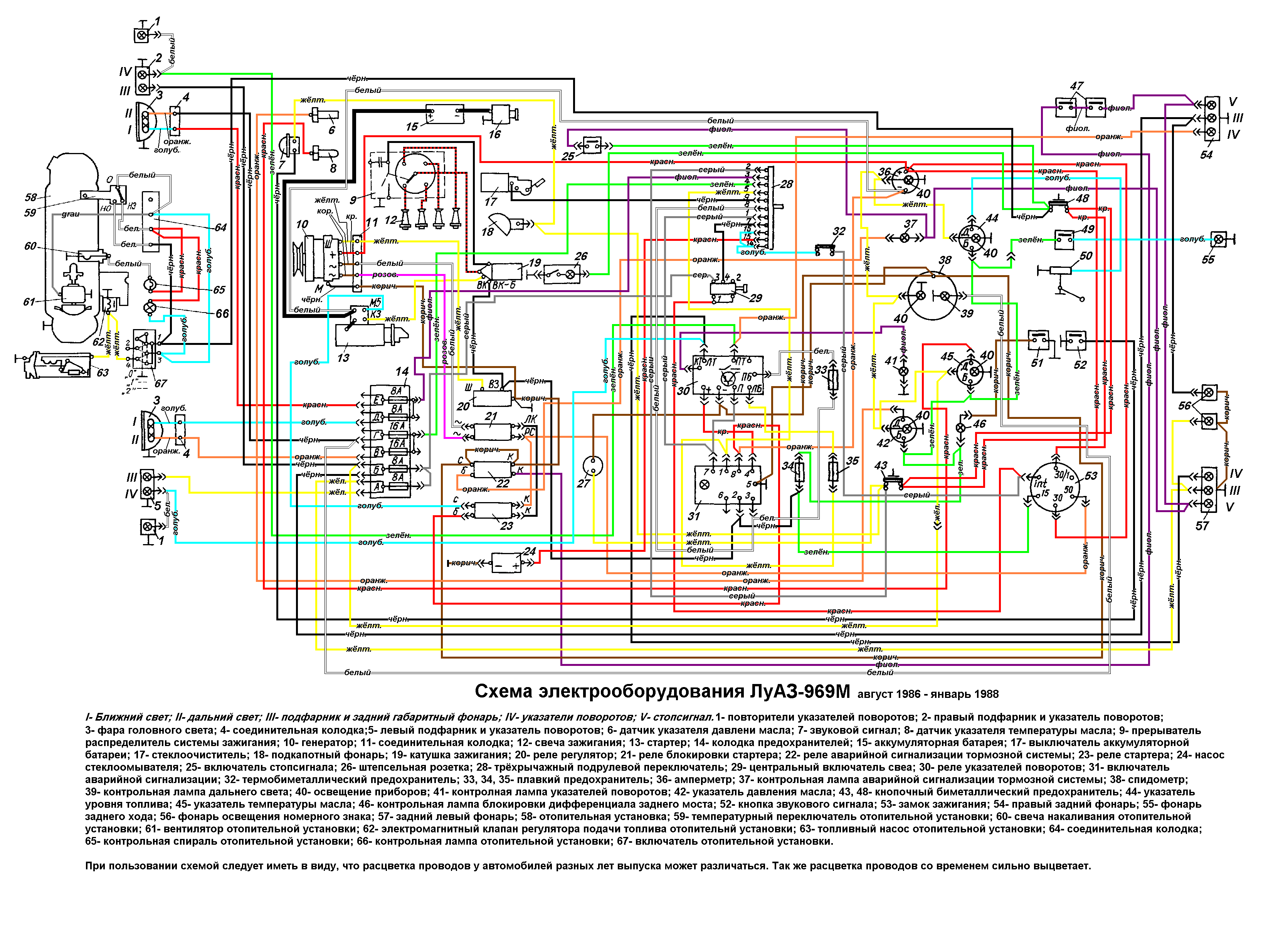

Схема электрооборудования ЛуАЗ-969М (выпуск с августа 1986 по январь 1988):

**Paul R-0707** · 10.04.2011, 17:30

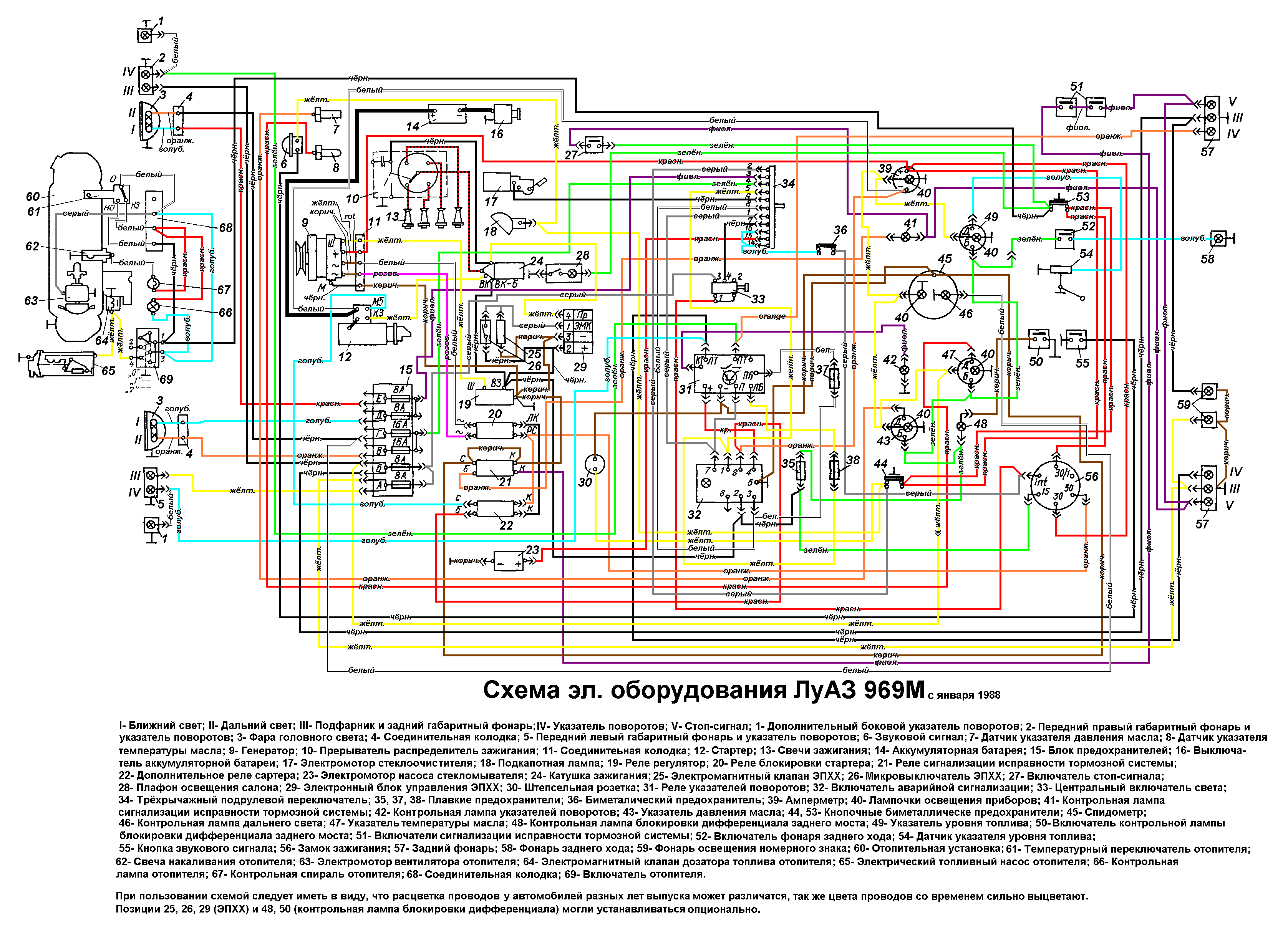

Схема электрооборудования ЛуАЗ-969М (выпуск с января1988 до конца производства):

**Paul R-0707** · 10.04.2011, 17:36

Схема электрооборудования ЛуАЗ-969М (выпуск девяностых годов с замком зажигания без запора рулевой колонки):

**Paul R-0707** · 10.04.2011, 17:38

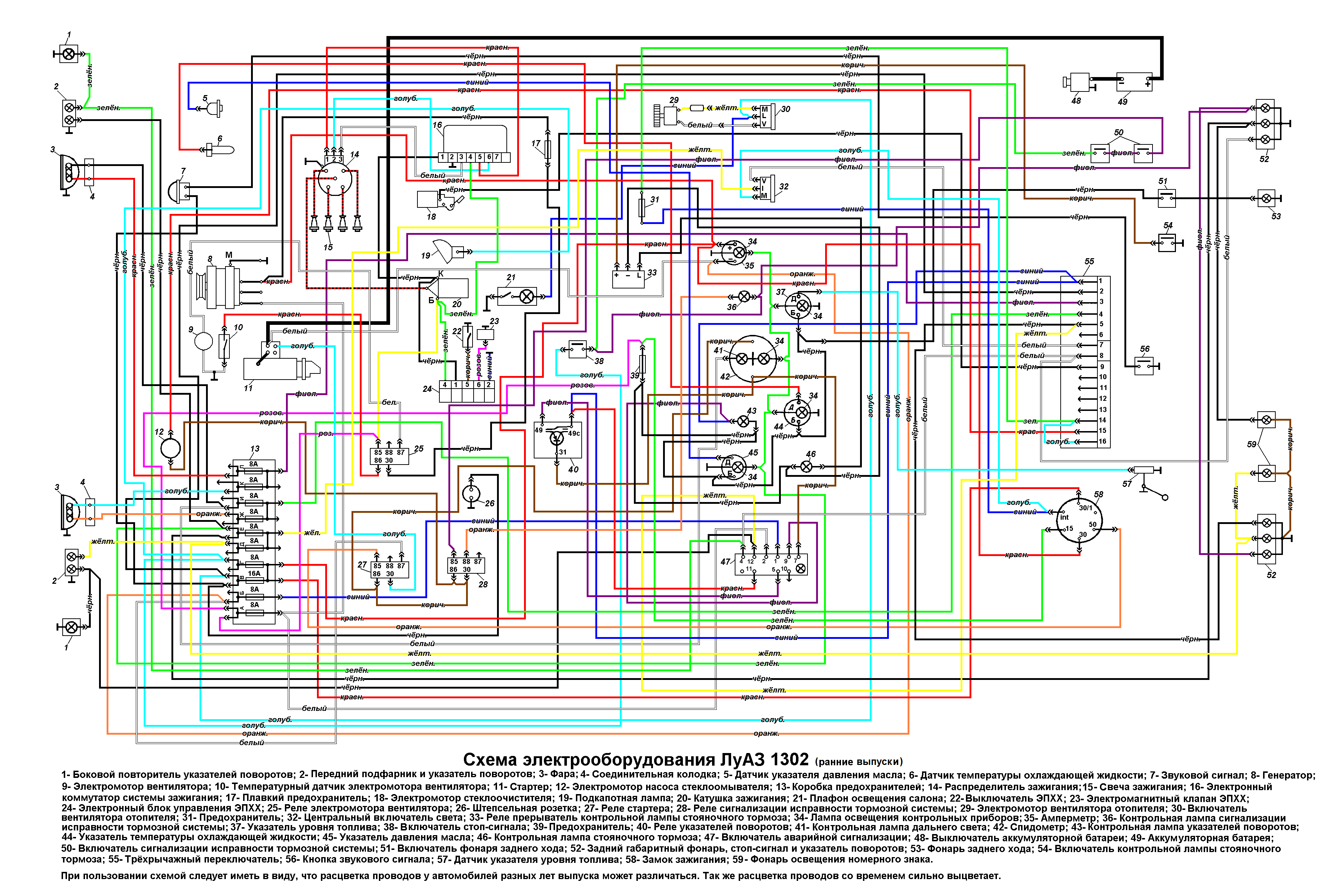

Схема электрооборудования ЛуАЗ-1302 (ранние выпуски):

**Paul R-0707** · 07.08.2011, 18:33

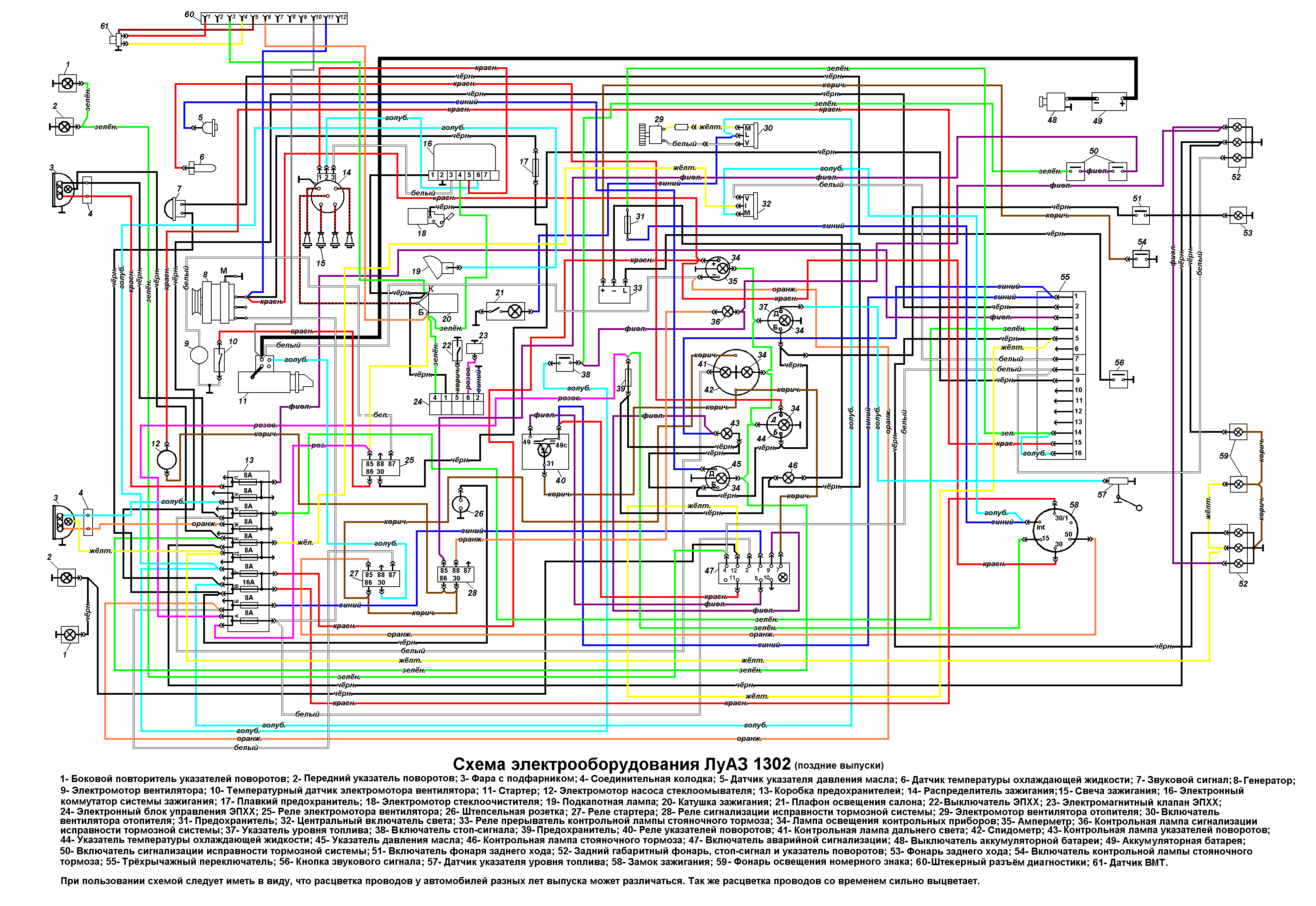

Схема электрооборудования ЛуАЗ-1302 (поздние выпуски):

**Paul R-0707** · 22.03.2015, 21:34

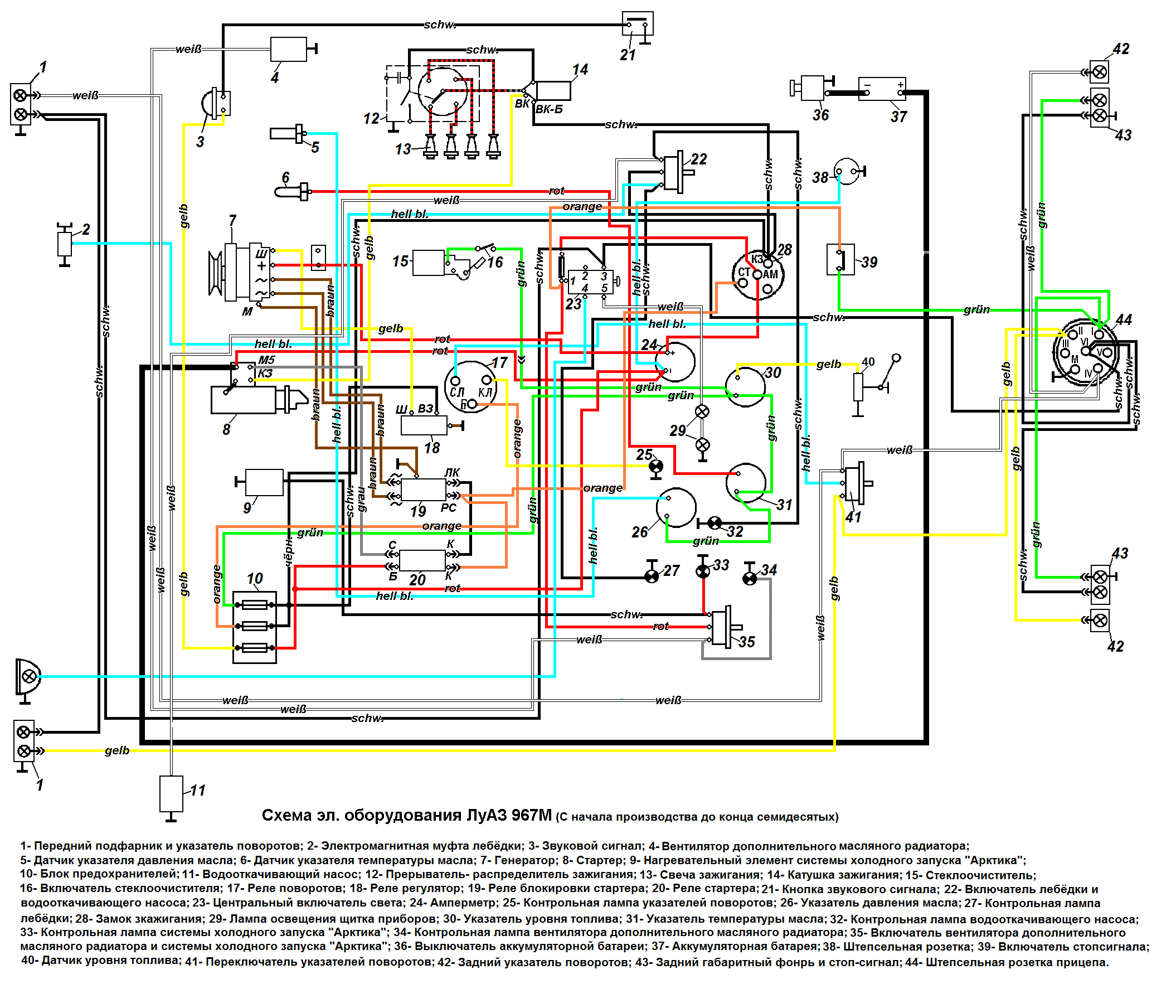

Схема электрооборудования ТПК ЛуАЗ-967М (с начала выпуска, до конца семидесятых годов):

**Paul R-0707** · 22.03.2015, 21:35

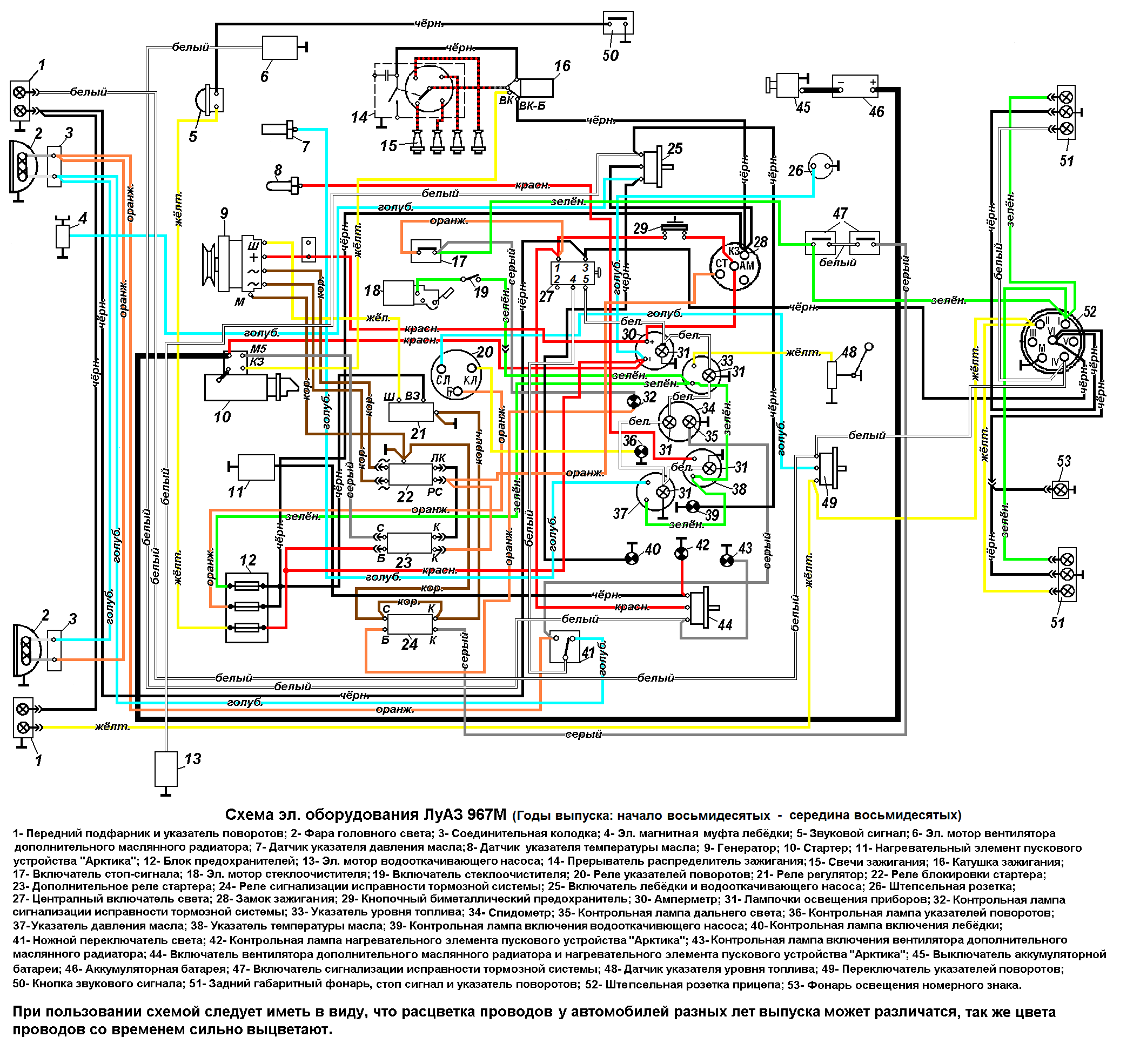

Схема электрооборудования ТПК ЛуАЗ-967М (с начала восьмидесятых, до середины восьмидесятых годов):

**Paul R-0707** · 05.04.2015, 15:48

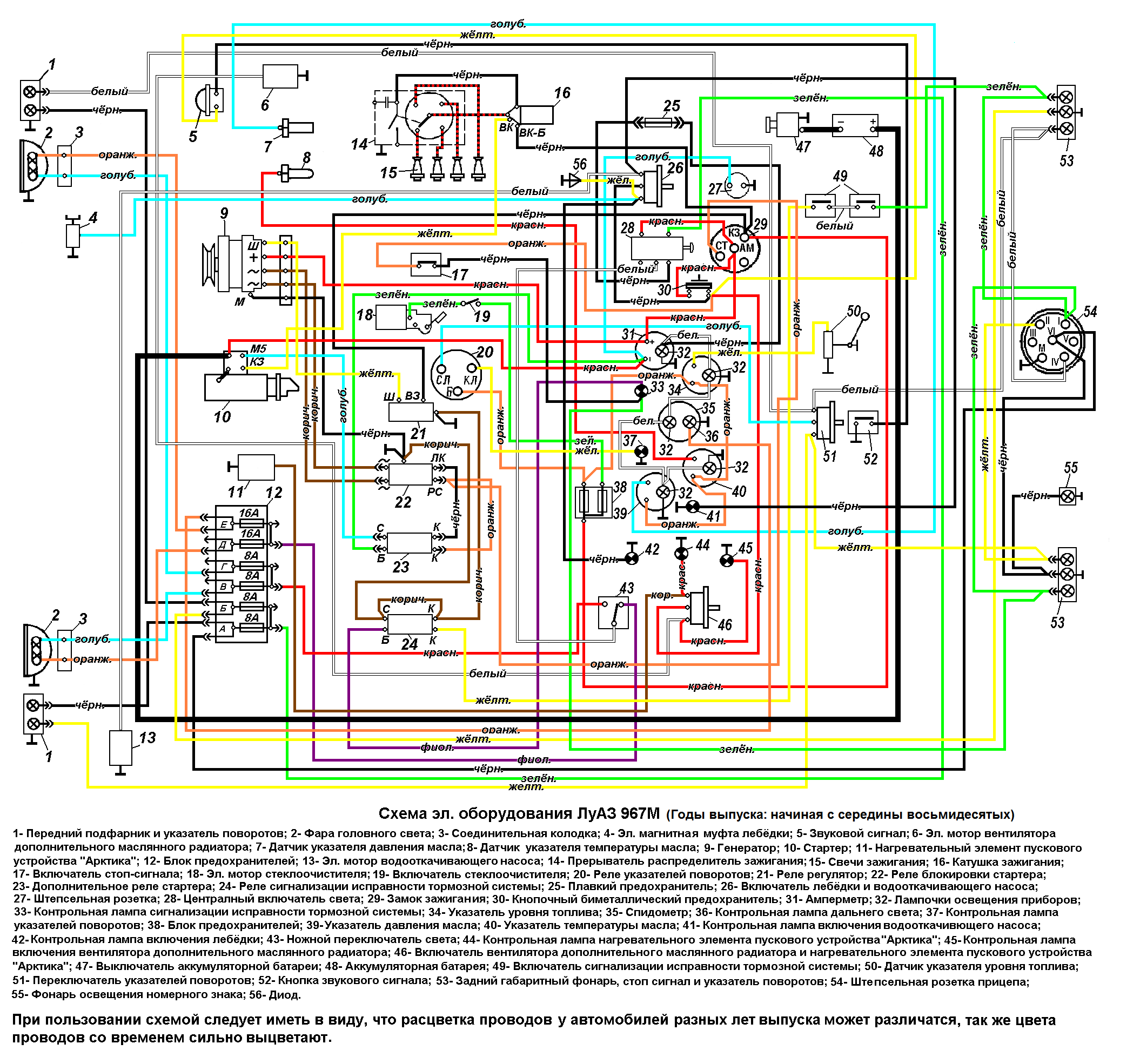

Схема электрооборудования ТПК ЛуАЗ-967М (с середины восьмидесятых годов):

Тема: Схемы электрооборудования автомобилей ЛуАЗ
